雙溫位導熱油加熱系統原理
相關產品：
產品中心
product center
雙溫位導熱油加熱系統原理：
雙溫位導熱油加熱系統是一種能夠同時或分時提供兩種不同溫度等級熱能的導熱油加熱系統，廣泛應用于對工藝溫度有分段控制需求的化工、精細化工、制藥等工業場景。其核心原理是在同一系統中實現高溫加熱與低溫維持（或冷卻）的協同控制，以滿足復雜工藝過程中對升溫、保溫、降溫等多階段溫控的精準要求。
一、工作原理與系統構成
1.?雙溫位控制機制?
系統通過集成電加熱單元與冷卻調節單元，實現“高溫加熱+低溫冷卻”雙模式運行。當需要升溫時，電加熱器啟動，將導熱油加熱至設定高溫（如200–350℃）；當工藝需要降溫或維持中低溫時，系統自動切換至冷卻模式，通過三通調節閥引導導熱油流經板式換熱器，與冷卻水或制冷介質進行熱交換，實現精確降溫。這種設計避免了傳統單一加熱系統的溫度滯后問題，控溫精度可達±0.1℃。
2.?閉式循環系統結構?
系統采用全封閉液相循環設計，主要由以下組件構成：
?電加熱器?：將電能轉化為熱能，直接加熱導熱油；
?循環泵?：強制導熱油在系統中持續流動，確保熱量均勻傳遞；
?控溫單元?：通過PT100傳感器實時監測油溫，結合PID控制算法動態調節加熱功率與冷卻閥開度；
?膨脹槽?：容納導熱油因溫度變化產生的體積膨脹，保持系統壓力穩定；
?換熱器?（可配置）：用于冷卻或熱量回收，提升能效。
3.?熱能傳遞過程?

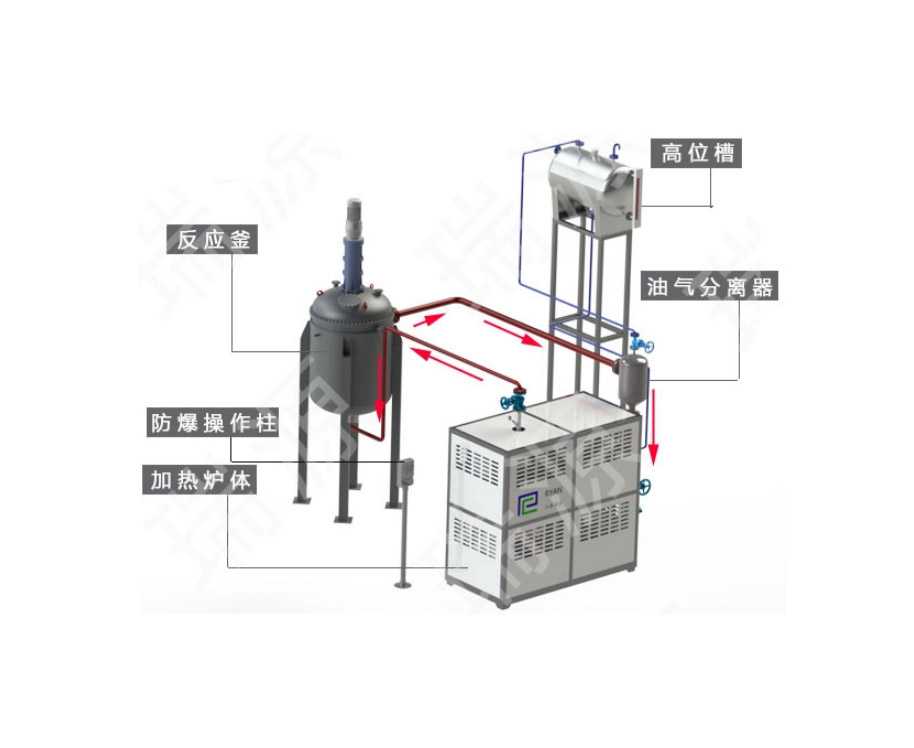

高溫導熱油經循環泵輸送至用熱設備（如反應釜、干燥機），釋放熱量后返回加熱系統重新加熱，形成閉合循環。在雙溫位系統中，控制器根據出口與入口溫度差，智能調節電加熱輸出或冷卻閥開度，確保出油溫度恒定。
二、技術優勢與應用場景
高精度控溫?：結合前饋PID與動態調節技術，響應速度快，適用于對溫度敏感的化學反應過程；
節能高效?：全密閉系統減少熱量損失，熱效率可達95%以上；
安全可靠?：配備超溫、低液位、超壓等多重保護裝置，防止干燒、結焦等安全隱患；
靈活配置?：可與蒸汽熱源耦合使用，在保留原有能源基礎上提升控溫精度。
該系統特別適用于需分階段控溫的工藝，如聚合反應中的升溫引發、恒溫反應與降溫終止全過程控制。
